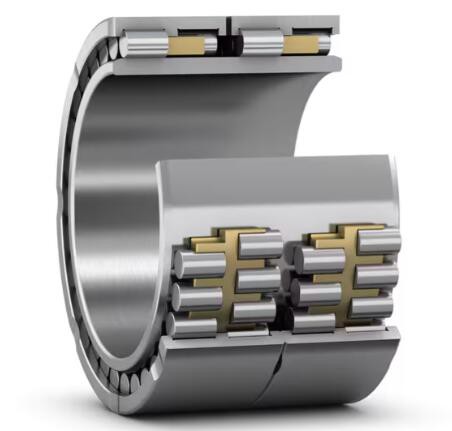

BC4B 322264/HB1 تحمل







تصميم البديل/ميزة	BC4.1/W.
نوع التجويف	أسطواني

d	380 ملم	قطر التجويف
D	560 ملم	قطر خارج
B	325 ملم	إجمالي عرض المحمل على الخاتم (الخاتم) الداخلي
C	325 ملم	إجمالي عرض المحمل على الخاتم الخارجي (ق)
D1	≈508 مم	قطر الكتف الخارجي الخارجي
F	428 ملم	الحلقة الداخلية قطرها في مضمار السباق
r1,2	min.13 مم	قطر الزاوية/الخاتم الداخلي
	20 درجة	حلقة شامفر زاوية داخلية
r3,4	min.5 مم	أبعاد شامفر على الحلقة الخارجية

تصنيف التحميل الديناميكي الأساسي	C	5 230 kn
تصنيف الحمل الثابت الأساسي	C0	10 600 kn
حد تحميل التعب	Pu	930 كيلو نيوتن
عامل الحساب	kr	0



يعد BC4B 322264/HB1 عبارة عن أسطوانة أسطوانية قوية وعالية السعة ذات سعة أربعة صفوف مصممة خصيصًا للتطبيقات التي تتطلب دعمًا استثنائيًا للحمل الشعاعي. ميزةها المميزة هي استخدام أربعة صفوف من بكرات أسطوانية ، مرتبة بدقة وتوجيه داخل السباق على وجه التحديد. يزيد هذا التصميم متعدد الصفوف بشكل أساسي من منطقة التلامس في المحمل وتوزيع الحمل ، مما يسمح له بالتعامل مع الأحمال الشعاعية أثقل بكثير مقارنة بالبدائل المفردة أو المزدوجة. توفر بكرات أسطوانية نفسها ملامسة خط السباق ، مما يزيد من سعة الحمل الشعاعي إلى الحد الأقصى وتعزيز توزيع الحمل عبر مجموعة المحامل. يشير التعيين "HB1" على الأرجح إلى خصائص تصميم داخلية محددة ، وربما تتعلق بنوع القفص أو تحسين الخلوص الداخلي ، المصمم خصيصًا لتحسين الأداء في البيئات الصناعية الشاقة.

تكمن الميزة الأساسية لاستخدام BC4B 322264/HB1 في أسطوانة أسطوانية من أربعة صفوف في قدرتها على الحمل الشعاعي الذي لا مثيل له. هذا يجعلها مناسبة بشكل استثنائي للتطبيقات التي توجد فيها قوى شعاعية هائلة. إلى جانب سعة الحمل المطلقة ، تساهم ميزات البناء والتصميم القوية في حياة تشغيلية طويلة وموثوقية عالية ، حتى في ظل التحميل الثقيل المستمر وفي الظروف الصناعية القاسية. يوفر التكوين متعدد الصفوف أيضًا تصلبًا متأصلًا ، ويساهم في استقرار النظام وتقليل الانحراف تحت الحمل. علاوة على ذلك ، على الرغم من سعة الحمل العالية ، فإن تصميم أسطوانة الأسطوانة يحافظ على ارتفاع شعاعي مضغوط نسبيًا مقارنةً بأنواع تحمل أخرى قادرة على التعامل مع الأحمال المماثلة ، والتي يمكن أن تكون مفيدة في التصميمات المقيدة للفضاء. يترجم هذا المزيج من الميزات إلى انخفاض وقت التوقف ، ومتطلبات الصيانة المنخفضة ، وتعزيز أداء المعدات بشكل عام في التطبيقات الصعبة.

تم العثور على تطبيقات BC4B 322264/HB1 أسطوانة أسطوانة من أربعة صفوف في الغالب في الصناعات الثقيلة التي تتطلب حلول تحمل قوية وموثوقة للأحمال الشعاعية للغاية. مثال على ذلك هو في Rolling Mills ، حيث يتم استخدام هذه المحامل بشكل نقدي كمحامل رقبة لفة ، مما يدعم لفائف العمل الثقيلة التي تشكل المعادن في إنتاج الصلب والألومنيوم. إن قدرتهم على تحمل قوى شعاعي هائلة وأحمال الصدمة تجعلها مكونات أساسية في هذه البيئات. إلى جانب المطاحن المتداول ، تجد هذه المحامل تطبيقًا في الآلات الثقيلة مثل علب التروس الصناعية الكبيرة ، الرافعات الشاقة ، وأنواع معينة من معدات التعدين والبناء حيث تكون الموثوقية تحت الحمل الشعاعي الشديد أمرًا بالغ الأهمية. في الأساس ، فإن أي تطبيق يتطلب حلًا محملًا قادرًا على التعامل مع الأحمال الشعاعية العالية للغاية والتشغيل بشكل موثوق في الظروف الصعبة هو مرشح محتمل لمحمل الأسطوانة الأسطوانة بأربعة صفوف BC4B 322264/HB1.
