محمل أسطواني SL183017-AC2-

محمل أسطواني SL18..-A، مجموعة أسطوانات متكاملة، صف واحد، محمل شبه محدد، ضلع واحد على الحلقة الخارجية، ضلعان على الحلقة الداخلية، نوع SL18

إرسال التحقيق

الدردشة الآن

مقدمة المنتج

SL183017-A-C2

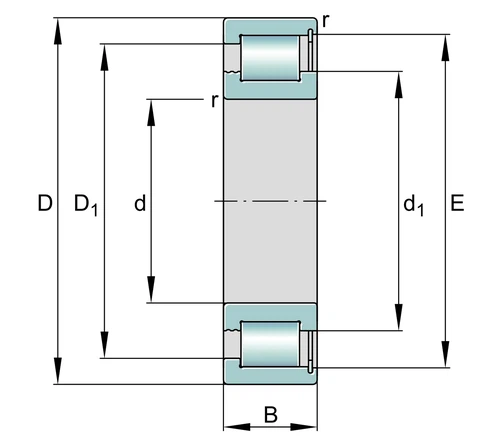

الأبعاد الرئيسية وبيانات الأداء

d	85 ملم	قطر التجويف
D	130 ملم	القطر الخارجي
B	34 ملم	عرض
C_r	175,000 N	تصنيف الحمل الديناميكي الأساسي، شعاعي
C_0r	231,000 N	تصنيف الحمل الثابت الأساسي، شعاعي
C_اور	34,500 N	حد حمل التعب، شعاعي
n_G	3,050 1/دقيقة	تحديد السرعة
n_ϑr	2,360 1/دقيقة	سرعة مرجعية
≈m	1.461 كجم	وزن

أبعاد التركيب

d_{دقيقة واحدة}	99.4 ملم	الحد الأدنى لقطر كتف العمود
d_{ج دقيقة}	99 ملم	الحد الأدنى لكتف العمود
D_{الحد الأقصى}	116 ملم	الحد الأقصى لقطر كتف السكن
D_{هـ مين}	121.5 ملم	الحد الأدنى لقطر كتف السكن
r_{الحد الأقصى}	1.1 ملم	أقصى نصف قطر للتجويف
E	122 ملم	حلقة خارجية بقطر مضمار السباق

أبعاد

r_دقيقة	1.1 ملم	الحد الأدنى لبعد الشطب
s	4 مم	الإزاحة المحورية
d₁	99.4 ملم	الحد الأقصى لقطر الضلع للحلقة الداخلية
D_{1 دقيقة}	116.1 ملم	الحد الأدنى لقطر الضلع للحلقة الخارجية

نطاق درجة حرارة

T_دقيقة	-30 درجة	الحد الأدنى لدرجة حرارة التشغيل.
T_الأعلى	120 درجة	درجة حرارة التشغيل القصوى

المحامل الأسطوانية هي نوع شائع من المحامل الدوارة التي تتميز بسعة تحميل شعاعية عالية واحتكاك منخفض وتصميم بسيط. تتكون هذه المحامل من حلقة داخلية أسطوانية وحلقة خارجية، مع وضع بكرات بينهما. يتم توجيه البكرات الأسطوانية بواسطة الحلقة الداخلية والحلقة الخارجية، مما يسمح لها بالتدحرج بسلاسة وبشكل متساوٍ.
تتمثل إحدى المزايا الرئيسية للمحامل الأسطوانية في قدرتها على التعامل مع الأحمال الشعاعية العالية جدًا. يوزع الشكل الأسطواني للمحامل الحمل بالتساوي على مساحة اتصال كبيرة، مما يقلل من الضغط على المحمل. وهذا يجعل المحامل الأسطوانية مثالية للتطبيقات الشاقة مثل معدات البناء وآلات التعدين وطواحين الهواء.
بالإضافة إلى قدرتها على تحمل الأحمال، تتميز المحامل الأسطوانية أيضًا باحتكاك منخفض وكفاءة تشغيلية عالية. تم تصميم الأسطوانات والقفص لتقليل الاحتكاك وتقليل توليد الحرارة، مما يحسن الأداء العام للمحمل. وهذا يعني كفاءة طاقة أفضل وعمر خدمة أطول.
تتميز المحامل الأسطوانية بسهولة التركيب والصيانة. وهي متوفرة في مجموعة من الأحجام والتكوينات لتناسب التطبيقات المختلفة، ويمكن استبدالها أو إصلاحها بسهولة إذا لزم الأمر. مع التشحيم والصيانة المناسبين، يمكن للمحامل الأسطوانية أن توفر أداءً موثوقًا به وطويل الأمد.
تشمل بعض التطبيقات الشائعة للمحامل الأسطوانية أدوات الآلات والمضخات والمولدات والمحركات الكهربائية. كما تُستخدم أيضًا بشكل شائع في صناعات السيارات والطيران نظرًا لأدائها العالي وموثوقيتها.
بشكل عام، تعد المحامل الأسطوانية حلاً متعدد الاستخدامات وموثوقًا به للتطبيقات الشاقة حيث تكون الأحمال الشعاعية العالية والاحتكاك المنخفض أمرًا بالغ الأهمية. بفضل تصميمها البسيط وسهولة تركيبها وصيانتها وقدرتها على التعامل مع الظروف الصعبة، فهي خيار مثالي لمجموعة واسعة من الصناعات والتطبيقات.

لا.	d	D	B
س ل183017-أ-ج2	85	130	34
س ل183017-أ-ج3	85	130	34
RSL183017-أ	85	121.44	34
س185006-أ	30	55	34
س ل185006-أ-ج3	30	55	34
SL045006	30	55	34
RSL٪7b٪7b0٪7d٪7dA٪7b٪7b1٪7d٪7dS	85	121.44	34
SL٪7b٪7b0٪7d٪7dPP٪7b٪7b1٪7d٪7dNR-C٪7b٪7b3٪7d٪7dL091	30	55	34
س ل045006-ب ب	30	55	34
SL٪7b٪7b0٪7d٪7dPP-C3	30	55	34
RSL183016-أ	80	116.99	34
نيوجيرسي220-E-XL-M1	100	180	34
نيوجيرسي220-E-XL-TVP2	100	180	34
NUP٪7b٪7b0٪7d٪7dE-XL-TVP2	100	180	34
SL٪7b٪7b0٪7d٪7dPP٪7b٪7b1٪7d٪7dNR	30	55	34
NU٪7b٪7b0٪7d٪7dE-XL-TVP2	100	180	34
SL٪7b٪7b0٪7d٪7dPP-L091	30	55	34
SL٪7b٪7b0٪7d٪7dPP-RR	30	55	34
NU220-E-XL-M1	100	180	34
س183017-أ3-2س	85	130	34
